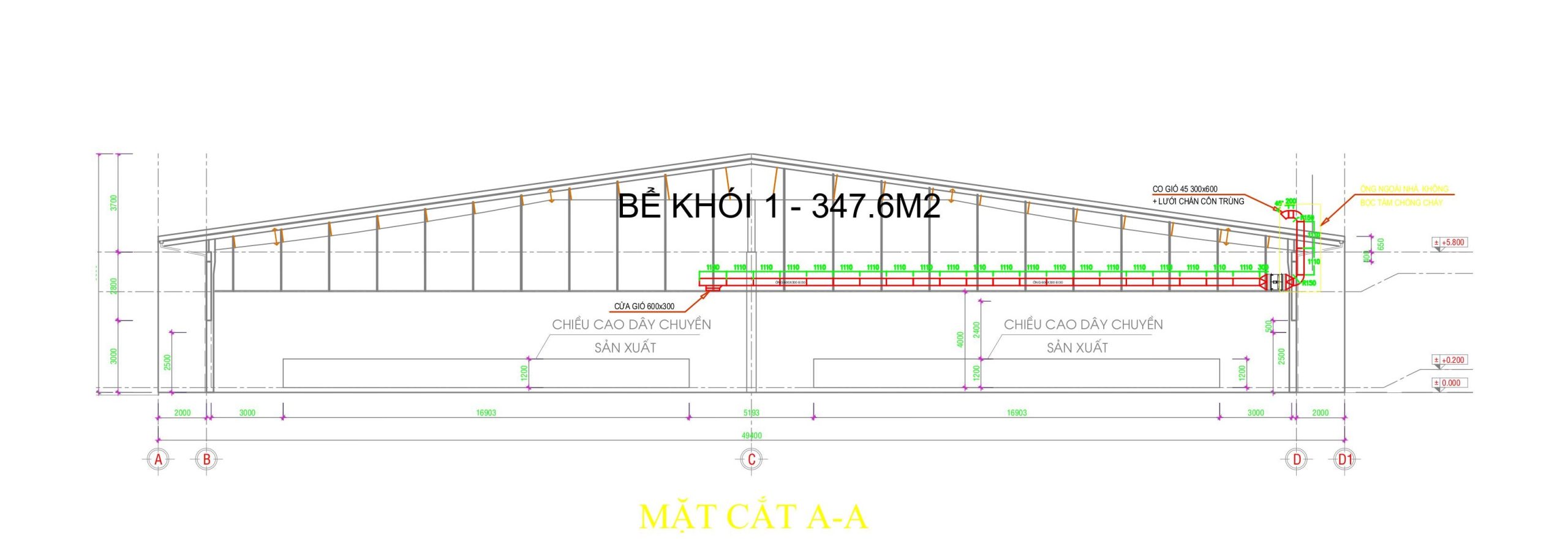

Bản Vẽ Shop Thi Công Hệ Thống Hút Khói Nhà Xưởng: Quy Chuẩn Và Lưu Ý Quan Trọng
Trong xây dựng công nghiệp, bản vẽ shop thi công hệ thống hút khói nhà xưởng (Shop Drawings) là bước đệm quyết định tính chính xác và thẩm mỹ của dự án. Khác với bản vẽ thiết kế cơ sở, bản vẽ shop drawing thể hiện chi tiết từng mối nối, giá đỡ và vị trí lắp đặt thực tế nhằm đảm bảo hệ thống vận hành tối ưu nhất.
1. Bản vẽ shop thi công hệ thống hút khói nhà xưởng là gì?
Bản vẽ shop drawing cho hệ thống hút khói là bản vẽ chi tiết được nhà thầu lập ra dựa trên bản vẽ thiết kế kỹ thuật. Nó đóng vai trò:
- Chính xác hóa kích thước: Xác định vị trí chính xác của quạt hút, đường ống và miệng hút theo hiện trạng mặt bằng.
- Kiểm soát xung đột: Tránh va chạm với các hạng mục khác như hệ thống điện, PCCC hoặc kết cấu kèo thép của nhà xưởng.
- Cơ sở nghiệm thu: Là căn cứ để chủ đầu tư và tư vấn giám sát kiểm tra chất lượng thi công.
2. Các thành phần cần có trong bản vẽ shop thi công hệ thống hút khói nhà xưởng
Một bộ hồ sơ bản vẽ shop thi công chuyên nghiệp thường bao gồm 3 phần chính:
Mặt bằng bố trí đường ống (Plan View) :
Thể hiện vị trí các tuyến ống chính, ống nhánh và các miệng hút khói. Tại đây, cao độ lắp đặt ống (Elevation) phải được ghi chú rõ ràng để thợ thi công dễ dàng triển khai.
Sơ đồ nguyên lý không gian (Isometrics)
Giúp kỹ thuật viên hình dung tổng thể luồng khí từ các điểm phát sinh khói qua hệ thống lọc (nếu có) đến quạt hút và đẩy ra ngoài môi trường.
Chi tiết lắp đặt (Installation Details)
Đây là phần quan trọng nhất trong bản vẽ shop, bao gồm:
- Chi tiết giá treo, cùm treo ống gió.
- Chi tiết kết nối giữa quạt hút và đường ống (khớp nối mềm).
- Chi tiết xuyên mái, chống dột cho hệ thống ống gió.
3. Tiêu chuẩn kỹ thuật áp dụng khi lập bản vẽ
Để bản vẽ được phê duyệt và đưa vào thi công, kỹ sư cần tuân thủ các tiêu chuẩn như:
- TCVN 5687:2024: Tiêu chuẩn về thiết kế thông gió và hút khói công nghiệp.
- QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình.
- Tiêu chuẩn SMACNA: Tiêu chuẩn quốc tế về chế tạo và lắp đặt ống gió tôn mạ kẽm.
4. Quy trình lập bản vẽ shop drawing tại Công ty cổ phần chế tạo Máy điện Việt Nam – Hungari 1
Chúng tôi tối ưu hóa quy trình để tiết kiệm thời gian và chi phí cho chủ đầu tư:
- Khảo sát hiện trạng: Đo đạc thực tế mặt bằng nhà xưởng sau khi hoàn thiện phần thô.
- Triển khai trên phần mềm chuyên dụng: Sử dụng AutoCAD hoặc Revit MEP để đảm bảo tính trực quan và chính xác tuyệt đối.
- Họp bóc tách xung đột: Phối hợp với các đội thi công khác để điều chỉnh lộ trình ống gió tối ưu nhất.
- Phê duyệt và in ấn: Trình ký chủ đầu tư và cung cấp bản vẽ khổ lớn cho đội trưởng thi công tại hiện trường.
5. Tại sao bạn nên đầu tư vào bản vẽ shop drawing chất lượng?
Việc bỏ qua hoặc làm sơ sài bản vẽ shop drawing thường dẫn đến những hệ lụy:
- Sai lệch vị trí quạt khiến hệ thống rung lắc, tiếng ồn lớn.
- Lãng phí vật tư do cắt ống sai kích thước.
- Hệ thống hút không sạch khói, gây ảnh hưởng đến sức khỏe công nhân và năng suất làm việc.
